Este es un post muy sencillo que simplemente observar con imágenes de GOES-16 la estructura de un ciclón extratropical que avanza hacia Chile continental.

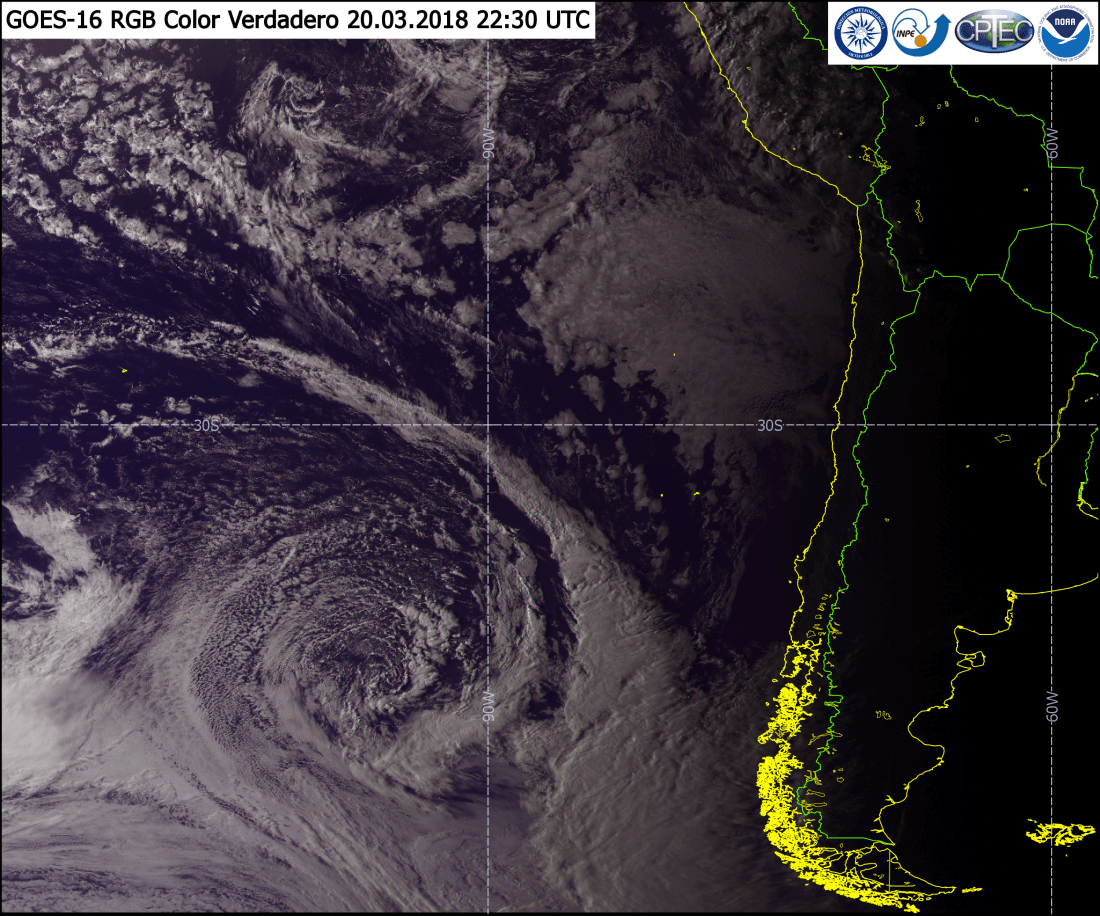

Belleza de ciclón extratropical. Imagen RGB de GOES-16 de Color Verdadero. Permite ver la presencia de nubes las que son evidentes en forma de espiral evidenciando la rotación del sistema. Tiene una banda principal pero cerca de la baja presión tiene bandas secundarias.

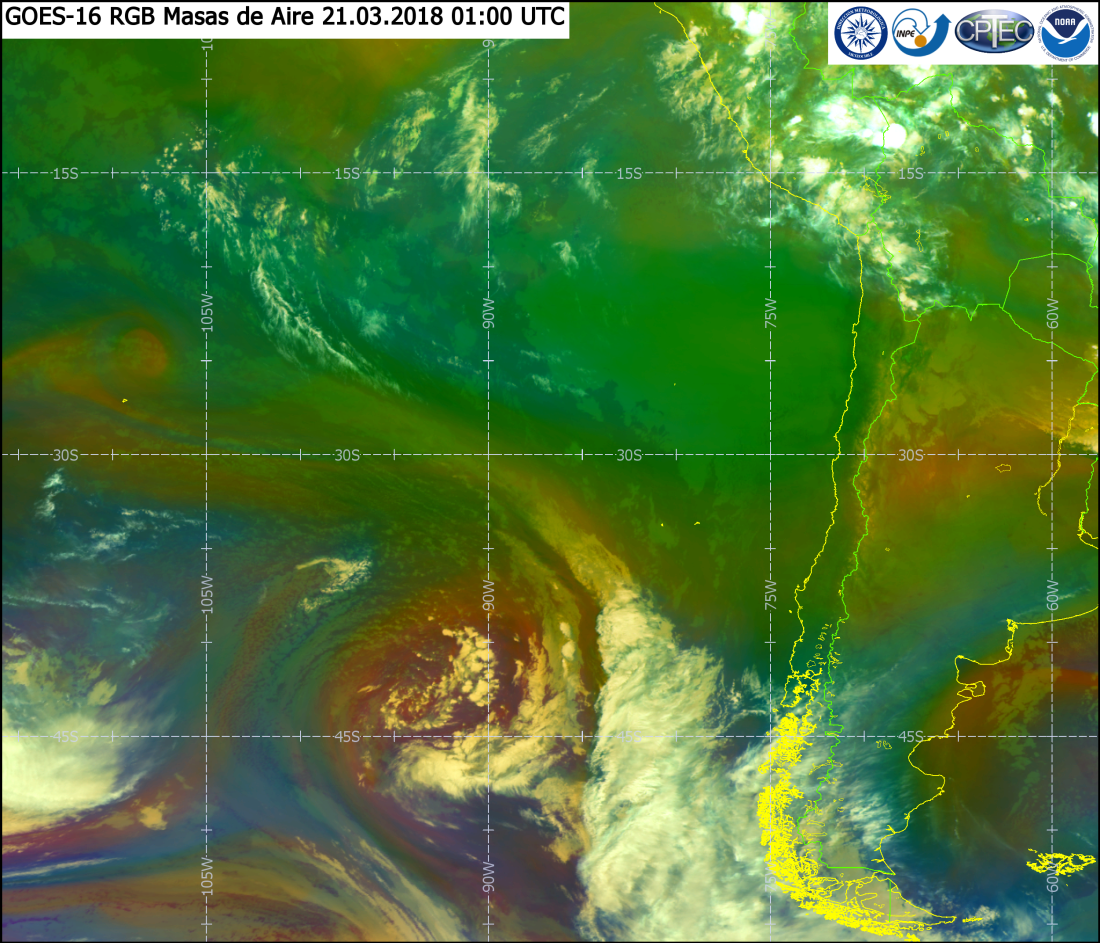

El RGB de Masas de Aire nos muestra dos cosas: primero la diferencia de masas de aire separadas por el frente. También si se fijan se ven unas bandas o franjas naranjas cerca de la baja presión, éstas son plegamientos de la tropopausa por presencia de corriente en chorro.

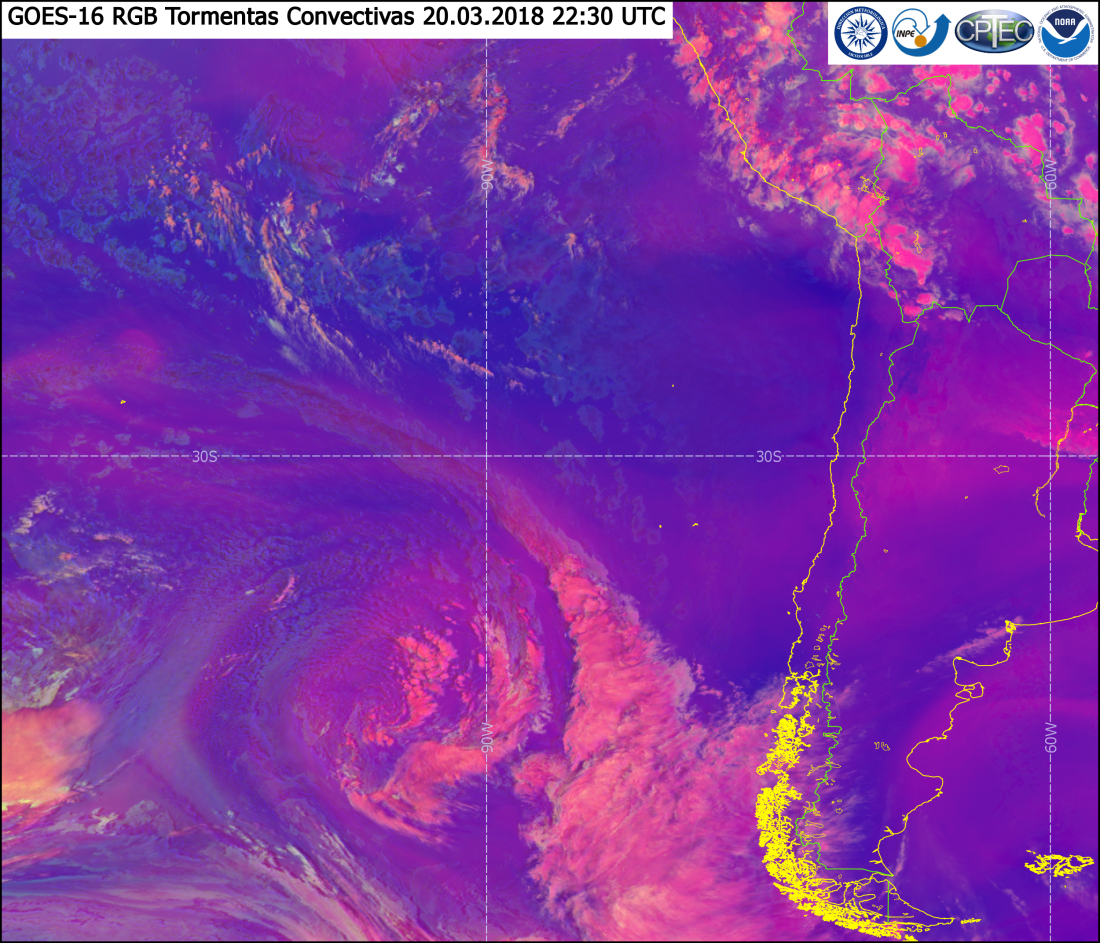

El RGB de Convección permite ver dónde se están desarrollando más las nubes, es decir, dónde están creciendo más en la vertical. La banda principal está desarrollando abundante nubosidad de gran desarrollo. Las bandas secundarias cerca de la rotación también.

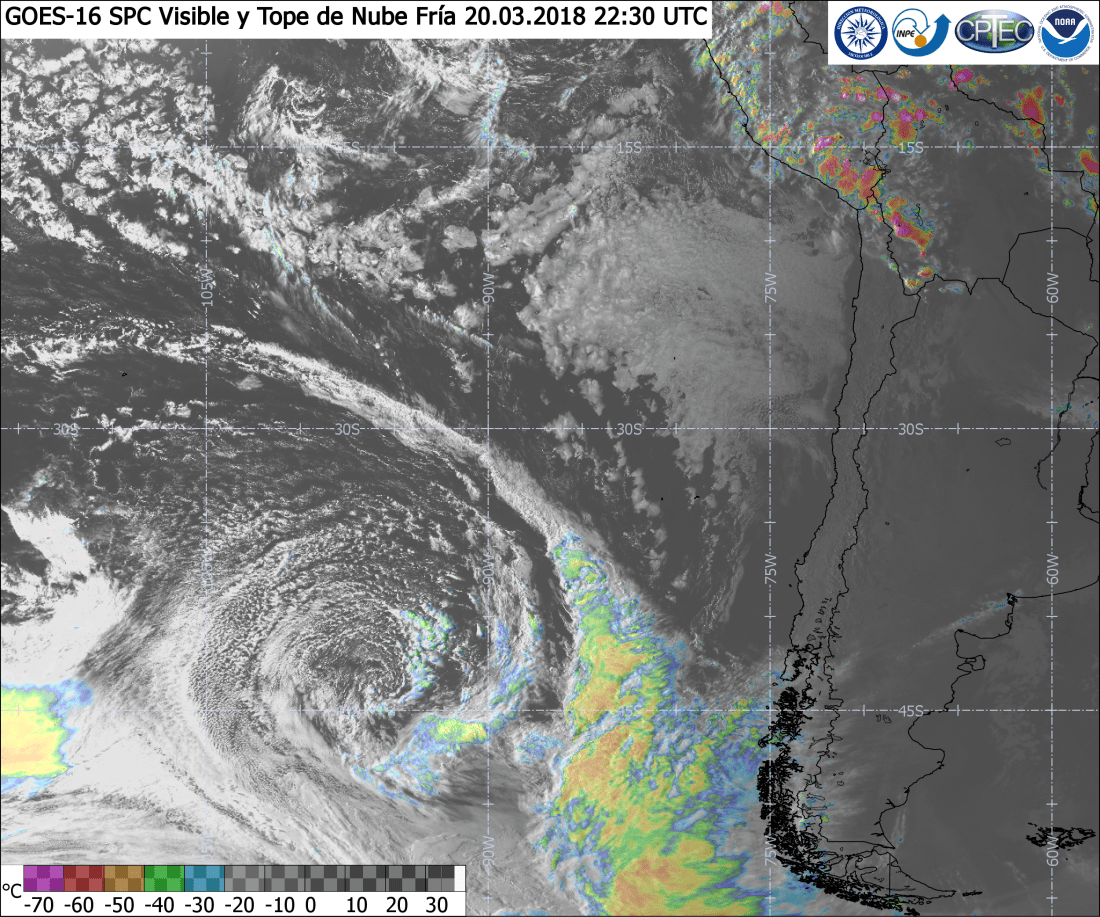

Por último, la combinación de los Canales 02 (visible) y 13 (infrarrojo) permite ver detalles de la nubosidad y obtener el dato de temperatura del tope de las nubes. Las nubes con mayores topes se encuentran al suroeste del centro de baja.

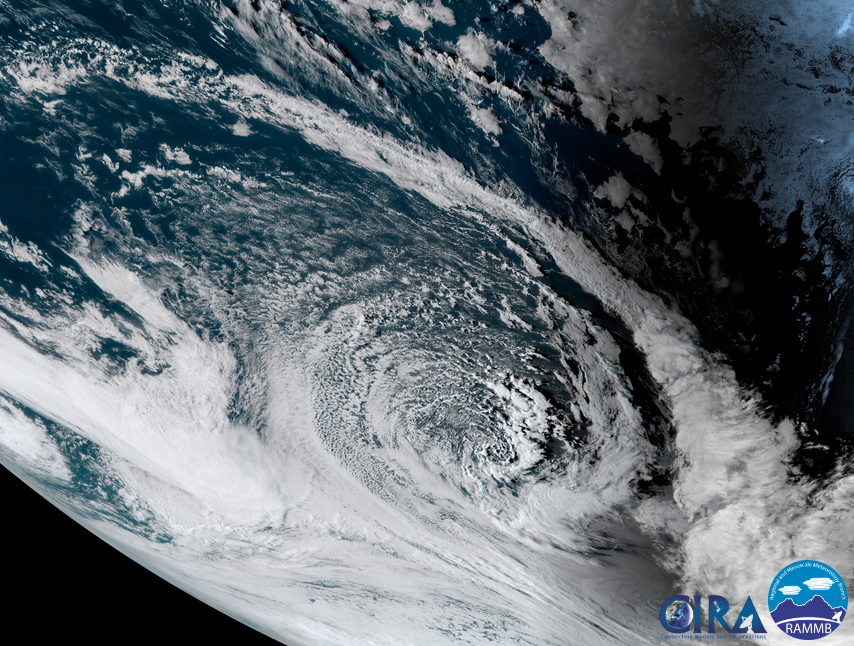

Una más, casi artística: esta imagen en color verdadero de GOES-16 permite ver toda la estructura del ciclón. Una maravilla.
